Ниже приведены подробные технические характеристики для каждого типа консольных кранов. Все параметры могут быть изменены под требования заказчика. Для получения точных данных по интересующей модели свяжитесь с нашими инженерами.
Краны изготавливаются в общепромышленном, пожаробезопасном и взрывозащищённом исполнениях. Диапазон рабочих температур: от -40°C до +40°C. Категория размещения по ГОСТ 15150: У2, У3, УХЛ4. Климатическое исполнение: У, УХЛ, ХЛ.
| параметр | объем |
| Грузоподъёмность | 0,125–16 т |
| Вылет стрелы | 2–10 м |
| Высота подъёма | 2–36 м |
| Угол поворота | 180°–360° |
| Режим работы по ГОСТ 25546 | А3–А5（2К–4К） |
| Тип привода поворота | ручной/ механический |
| Скорость подъёма | 4 м/мин или 8 м/мин |
| Управление | с пола/ радиоуправление |
| Климатическое исполнение | У, УХЛ, ХЛ (от -40°C до +40°C) |
| Напряжение питания | 380 В / 50 Гц, 3 фазы |
| Масса крана | в зависимости от конфигурации |
| Параметры | Модель 1 | Модель 2 | Модель 3 | Модель 4 |
| Грузоподъёмность | 0,5 т | 1,0 т | 3,2 т | 5,0 т |
| Вылет стрелы | 3 м | 5 м | 8 м | 6 м |
| Высота подъёма | 3 м | 4 м | 5,25 м | 5 м |
| Угол поворота | 360° | 360° | 360° | 270° |
| Режим работы | А3 (2К) | А5 (3К) | А5 (3К) | А5 (3К) |
| Скорость подъёма | 8 м/мин | 8 м/мин | 8 м/мин | 4 м/мин |
| Тип тали | электрическая цепная | электрическая канатная | электрическая канатная | электрическая канатная |
| Управление | с пола | с пола / радио | с пола / радио | с пола / радио |
| Масса крана (ориентир) | ~0,5 т | ~1,2 т | ~2,8 т | ~3,5 т |
| Параметры | Диапазон |
| Грузоподъёмность | 0,25–5 т |
| Вылет стрелы | 2–7 м |
| Высота подъёма | 2–6 м |
| Угол поворота | 180° |
| Режим работы по ГОСТ 25546 | А3–А5（2К–4К） |
| Тип привода поворота | ручной/ механический |
| Управление | с пола/ радиоуправление |
| Нагрузка на стену | требуется проверка несущей способности |
| Исполнение | общепромышленное, пожаробезопасное, взрывозащищённое |
| Параметры | Модель 1 | Модель 2 | Модель 3 |
| Грузоподъёмность | 0,5 т | 1,0 т | 3,2 т |
| Вылет стрелы | 2,5 м | 4 м | 6 м |
| Высота подъёма | 3 м | 3,5 м | 4 м |
| Угол поворота | 180° | 180° | 180° |
| Режим работы | А3 (2К) | А4 (3К) | А5 (3К) |
| Тип тали | электрическая цепная | электрическая цепная | электрическая канатная |
| Управление | с пола | с пола | с пола / радио |
| Масса крана (ориентир) | ~0,3 т | ~0,5 т | ~1,2 т |
| Параметры | Диапазон |
| Грузоподъёмность | 0,5–5 т |
| Вылет стрелы | 4–12 м |
| Высота подъёма | 3–18 м |
| Угол поворота | 180° |
| Длина подкранового пути | по проекту заказчика |
| Режим работы по ГОСТ 25546 | А4–А6（3К–5К） |
| Тип привода поворота | механический |
| Скорость передвижения крана | по проекту |
| Управление | с пола/ из кабины/ радиоуправление |
| Исполнение | общепромышленное, пожаробезопасное, взрывозащищённое |
| Параметры | Модель 1 | Модель 2 | Модель 3 | Модель 4 |
| Грузоподъёмность | 1,0 т | 2,0 т | 3,2 т | 5,0 т |
| Вылет стрелы | 6 м | 8 м | 8 м | 10 м |
| Высота подъёма | 12 м | 12 м | 16 м | 12 м |
| Угол поворота | 180° | 180° | 180° | 180° |
| Режим работы | А4 (3К) | А5 (3К) | А6 (5К) | А5 (3К) |
| Тип тали | электрическая канатная | электрическая канатная | электрическая канатная | электрическая канатная |
| Управление | с пола | с пола | из кабины | с пола / радио |
| Длина пути | по проекту | по проекту | по проекту | по проекту |
На что обратить внимание при выборе и установке консольного крана
Правильный монтаж — залог безопасной и долговечной работы крана. Ниже приведены ключевые требования для каждого типа консольных кранов. Мы предоставляем полный комплект документации: чертежи фундаментов, схемы нагрузок на строительные конструкции и инструкции по монтажу.

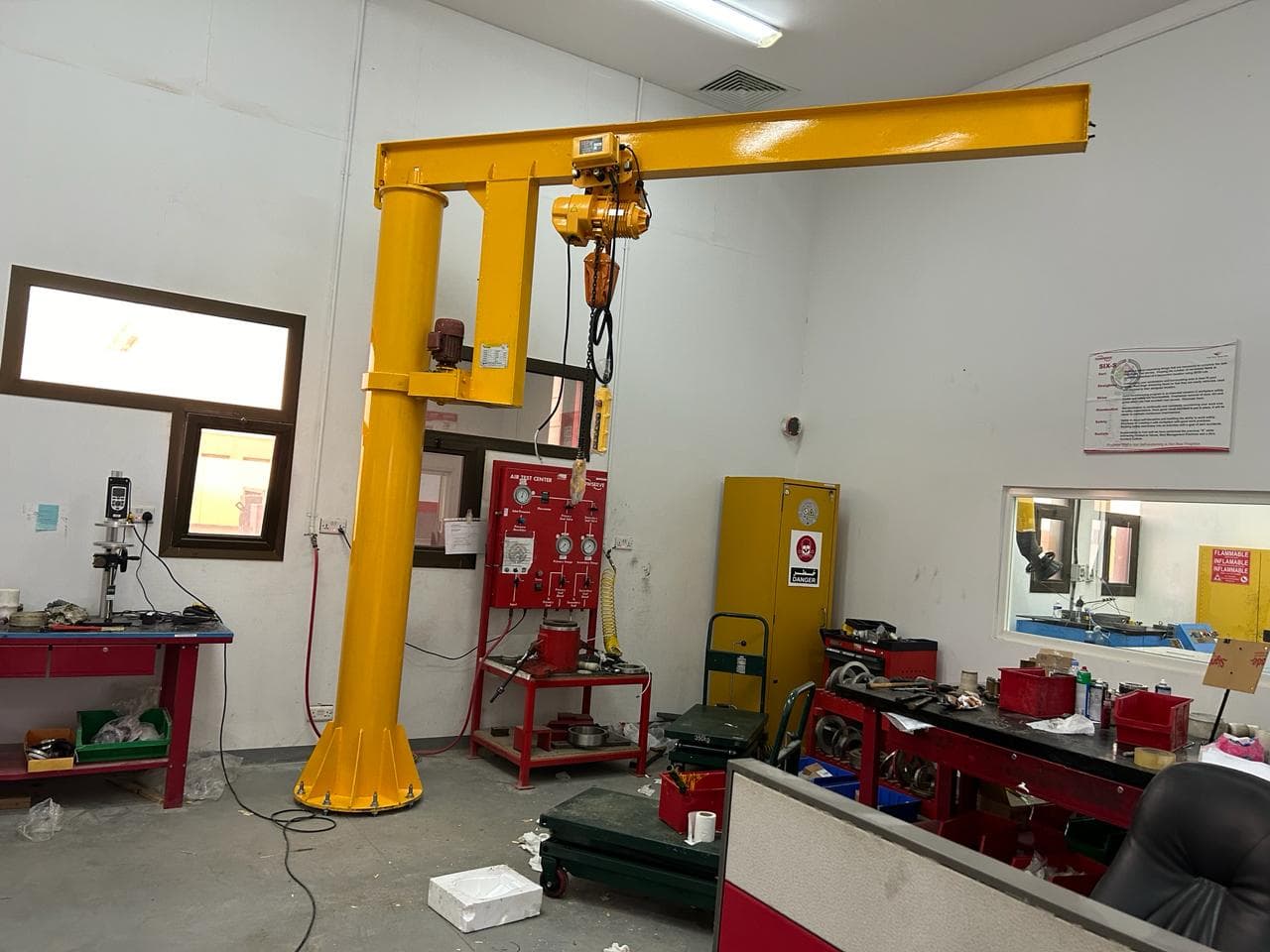

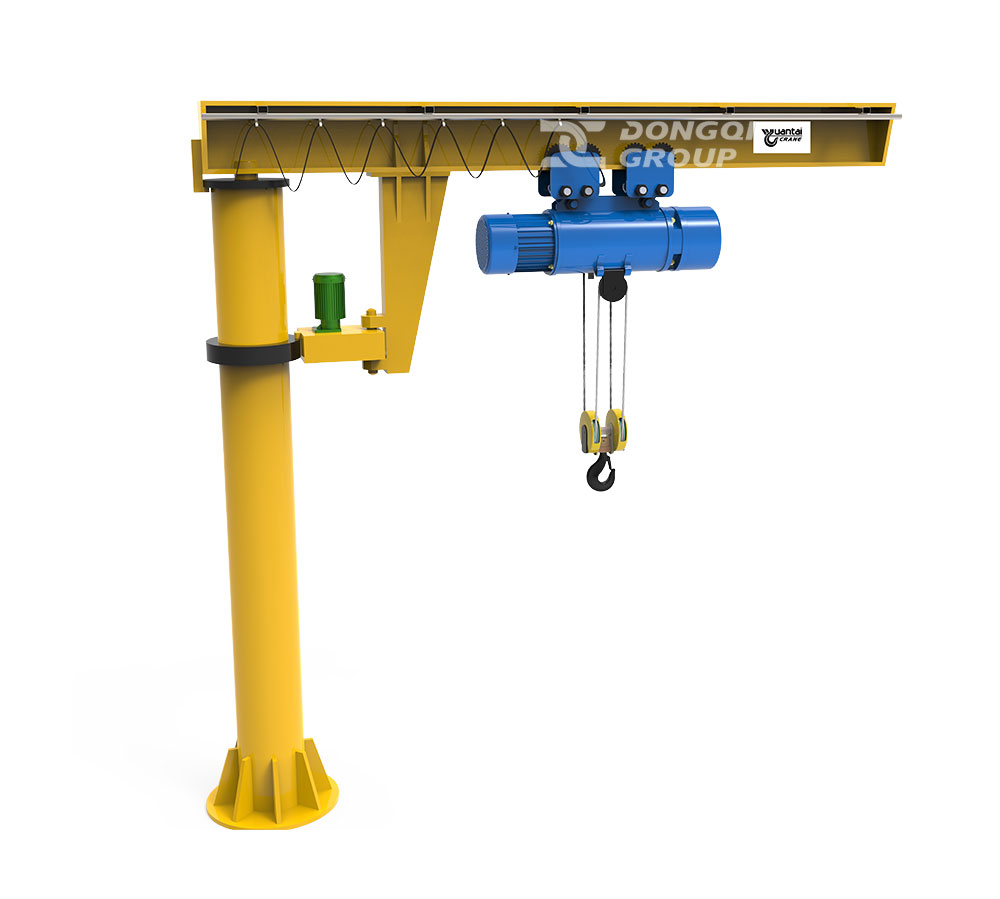

Требуется отдельный железобетонный фундамент. Глубина заложения и размеры рассчитываются исходя из грузоподъёмности, вылета стрелы и типа грунта. Ориентировочные параметры: для крана 1 т / 5 м — фундаментная плита не менее 2,0 × 2,0 × 1,2 м (длина × ширина × глубина). Бетон класса не ниже B20 (М250) по ГОСТ 26633.
Анкерные болты закладываются в фундамент по шаблону, который входит в комплект поставки. Количество, диаметр и расположение болтов указываются в монтажном чертеже.
Колонна крана выставляется строго вертикально (допустимое отклонение ≤ 1/1000 высоты). После затяжки анкерных болтов момент затяжки контролируется динамометрическим ключом. Под опорную плиту колонны рекомендуется подливка цементно-песчаным раствором для равномерной передачи нагрузки.
Чертёж фундамента с привязкой размеров; Схема нагрузок на основание (вертикальная нагрузка, изгибающий момент); Спецификация анкерных болтов; Инструкция по монтажу и выверке.
Недостаточная глубина фундамента на слабых грунтах → риск крена и потери устойчивости. Использование бетона низкой марки → выкрашивание и осадка.

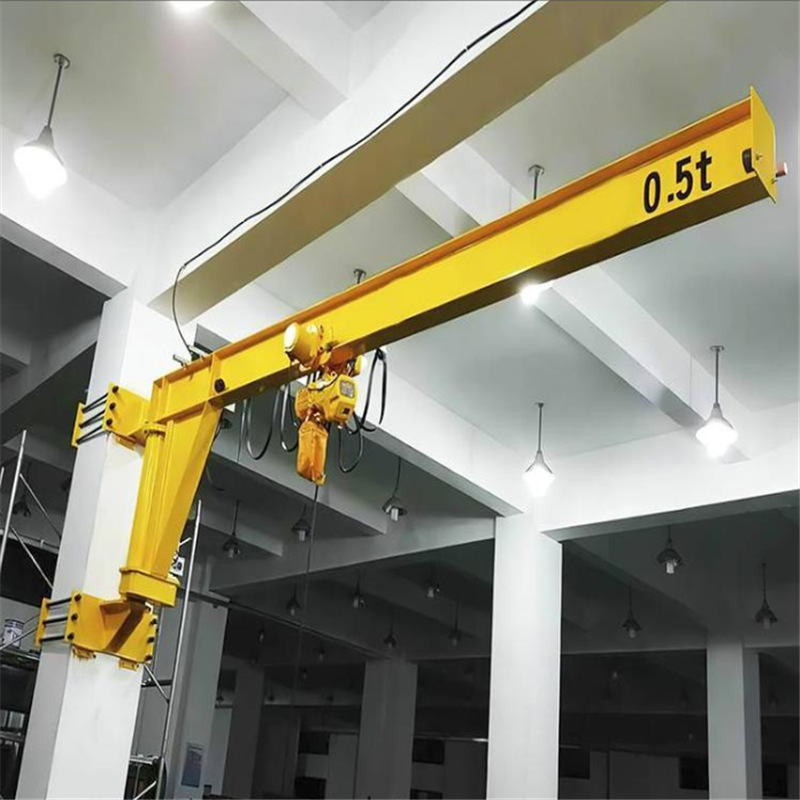

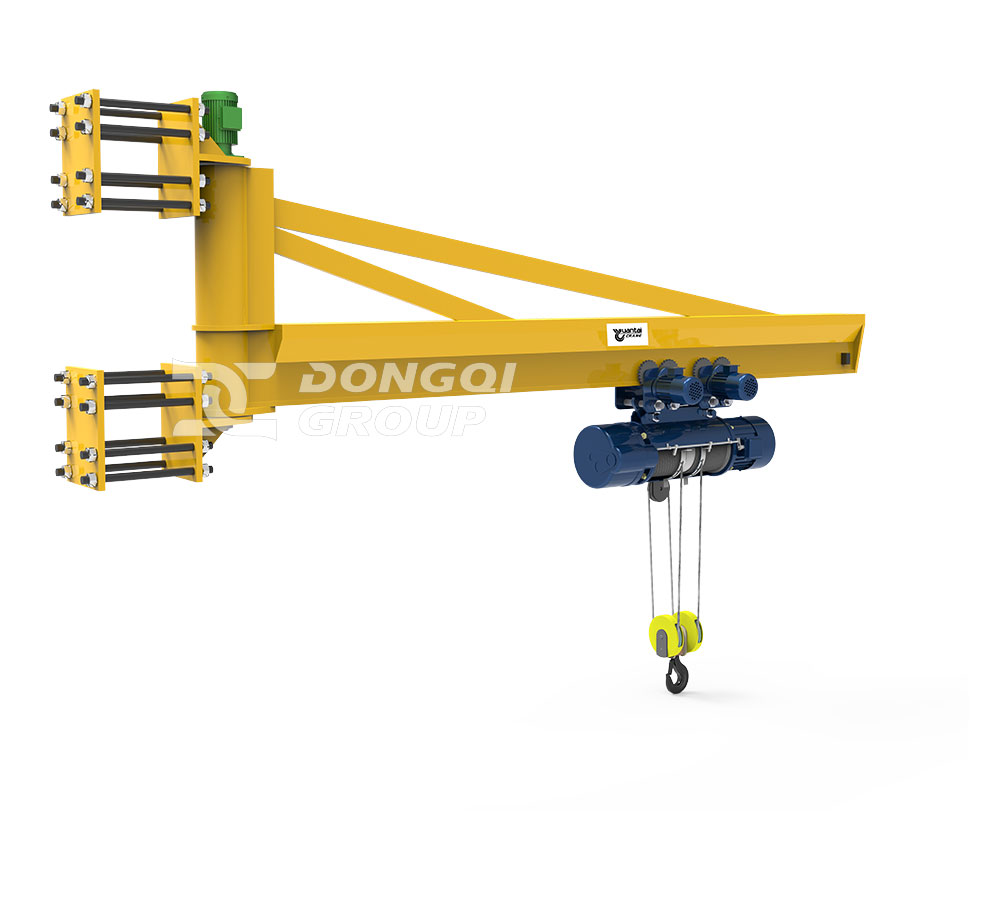

Кран крепится к существующей железобетонной или металлической стене/колонне. Несущая способность должна быть подтверждена расчётом. Основные нагрузки в месте крепления: вертикальная от веса груза и тали, момент от вылета стрелы. Ориентировочно, для крана 1 т / 4 м реакция в верхнем кронштейне может достигать 30–50 кН.
Крепление осуществляется химическими анкерами или сквозными шпильками (при достаточной толщине стены). Количество и тип крепежа определяются проектом.
Обследование стены на предмет трещин, пустот, армирования. Запрещается крепить кран к перегородкам, стенам из пустотелого кирпича без усиления. При необходимости выполняется усиление металлической рамой.
Схема нагрузок на стену (вертикальные и горизонтальные составляющие, изгибающий момент); Чертежи крепёжных пластин и расположения анкеров; Требования к материалу стены и рекомендации по усилению.
Игнорирование проверки несущей способности стены → риск обрушения. Использование неподходящих анкеров → ослабление крепления со временем.

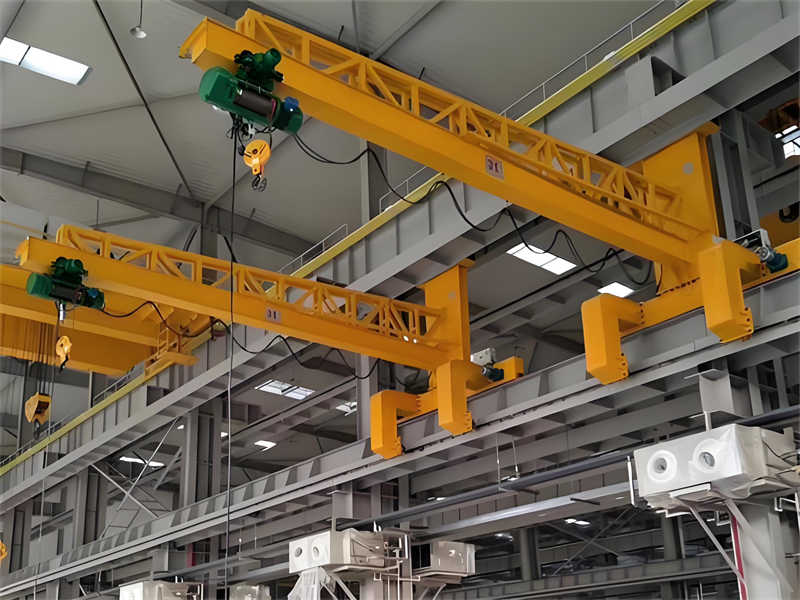

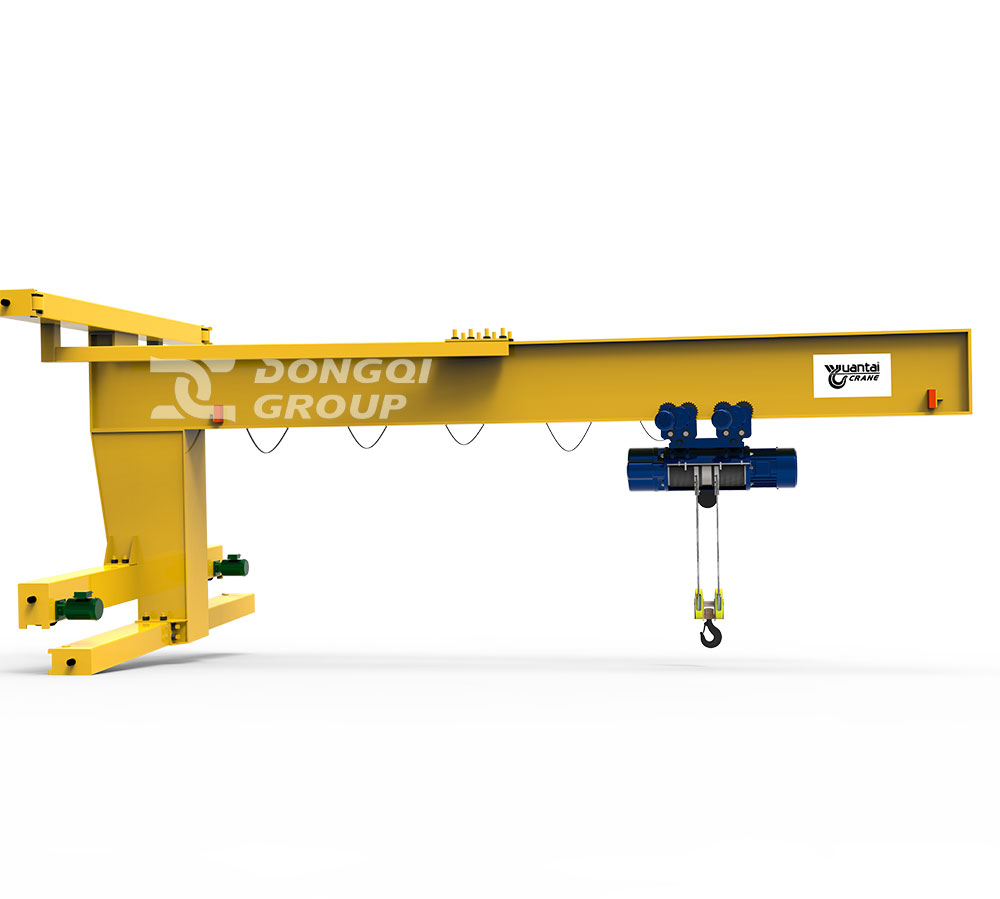

Кран перемещается по подкрановому пути, закреплённому вдоль стены. Путь состоит из верхнего и нижнего рельсов (или балок), которые воспринимают вертикальные и горизонтальные нагрузки. Рельсы крепятся к строительным конструкциям через кронштейны или непосредственно к металлическим колоннам здания.
Пролёт между опорами пути не должен превышать 6 м (стандартно). Допустимые отклонения рельсового пути: ±5 мм по ширине колеи и ±3 мм по вертикали на длине 2 м. Требуется устройство концевых упоров.
1) Монтаж подкранового пути на стену с выверкой геометрии.
2) Установка концевых балок крана на рельсы.
3) Монтаж моста (стрелы) и тали.
4) Подключение электропитания (троллейный шинопровод или гибкий кабель).
5) Пусконаладка и испытания.
Чертёж подкранового пути с размерами и привязками; Схема нагрузок на стену и кронштейны; Спецификация рельсов, крепежа и концевых упоров; Инструкция по монтажу и рихтовке пути.
Неточная установка пути → заедание крана при передвижении, повышенный износ колёс. Недостаточная жёсткость кронштейнов → вибрация и расшатывание. Отсутствие концевых упоров → риск схода крана с пути.
Если есть возможность сделать фундамент — выбирайте кран на колонне (угол поворота 360°, максимальная грузоподъёмность). Если фундамент невозможен и есть прочная стена — настенный (экономия места, угол 180°). Для обслуживания длинных рабочих зон — настенный передвижной с подкрановым путём.
Обычно 25–35 дней морем до портов Санкт-Петербург, Новороссийск или Владивосток, далее авто или ж/д до вашего города.
Да, при заказе уличного исполнения. Кран оснащается защитой электродвигателя IP54 и рассчитан на эксплуатацию при температуре от -20°C до +40°C. Возможно изготовление в северном исполнении до -40°C.
Компания [Dongqi Crane] — производитель консольных кранов в Китае, осуществляющий прямые поставки в Россию и страны СНГ. Выпускаем консольные краны на колонне, настенные и настенные передвижные. Обеспечиваем грузоподъёмность от 0,25 до 16 тонн, вылет стрелы до 10 метров, угол поворота до 360°. Всё оборудование сертифицировано по ГОСТ и международным стандартам. Наши консольные краны работают на предприятиях РФ, подтверждая надёжность и соответствие стандартам. Для заказа отправьте запрос или свяжитесь с менеджером.
