Мостовой двухбалочный электрический кран
Введение
Мостовой двухбалочный электрический кран — это мощное и высоконадежное грузоподъемное оборудование, предназначенное для интенсивной эксплуатации в тяжелых промышленных условиях. В отличие от однобалочных аналогов, двухбалочная конструкция обеспечивает повышенную жесткость, устойчивость и возможность работы с грузами большой массы.
Основные преимущества двухбалочных кранов:
- Высокая грузоподъемность — до сотен тонн
- Увеличенная жесткость конструкции — поперечная жесткость на 60% выше по сравнению с однобалочными кранами
- Снижение высоты оборудования на 20–30% за счет автоматической сварки под флюсом
- Широкий диапазон режимов работы — от А3 до А8
- Универсальность — возможность комплектации крюками, грейферами, электромагнитами
1. Кран мостовой двухбалочный общего назначения (Серии QD/QE)
Краны QD и QE — это наиболее распространенные стандартные модели двухбалочных мостовых кранов, соответствующие государственному стандарту ГОСТ (GB/T 14405-2011) и его классификации.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность | 5–250 т (стандарт), до 500+ т по спецзаказу |
| Стандартные комплектации | 5т, 10т, 16/3,2т, 20/5т, 50/10т, 250/50т |
| Пролет крана | 10,5–31,5 м (шаг 3 м) |
| Группа режима работы | A3–A8 (от легкого до сверхтяжелого) |
| Конструкция главной балки | Коробчатая, автоматическая сварка под флюсом |
| Механизм подъема | Независимая лебедочная установка |
Структурные и эксплуатационные преимущества:

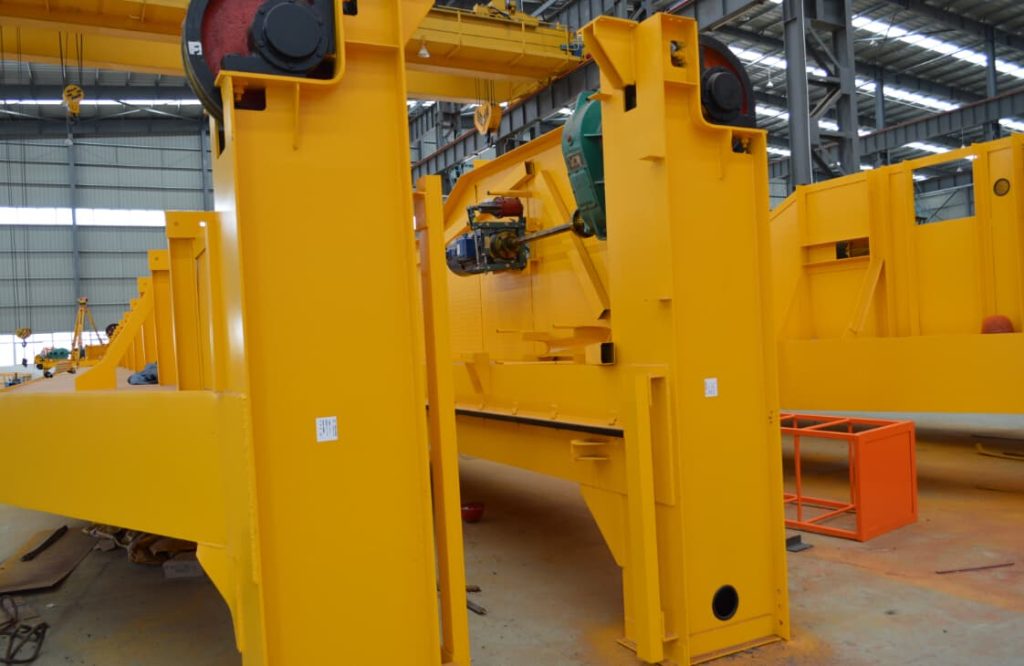

- Коробчатая главная балка — обеспечивает высокую жесткость и устойчивость
- Автоматическая сварка под флюсом — снижает высоту оборудования на 20–30%
- Повышенная поперечная жесткость — на 60% выше, чем у однобалочных конструкций
- Независимый лебедочный механизм подъема — высокая надежность и ремонтопригодность
- Многоуровневая система безопасности — защита от перегрузок, ограничители хода, буферы
- Технология коррекции перекоса концевых балок — повышает производительность на 40%
Классификация по типу грузозахвата:
| Индекс | Тип | Описание |
|---|---|---|

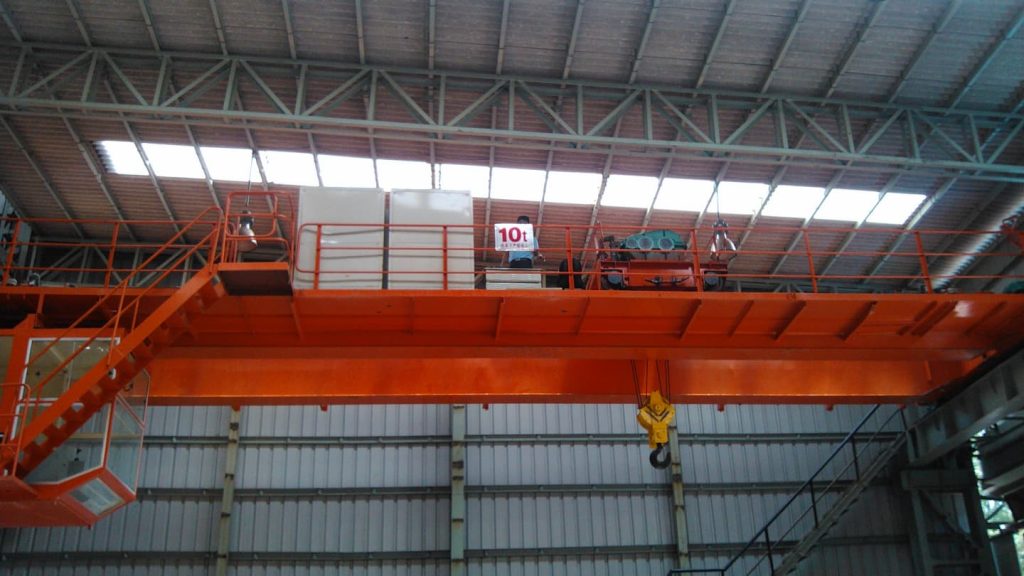

| QD | Крюковой (одна тележка) | Стандартный кран с крюковой подвеской, одна грузовая тележка |
| QE | Крюковой (две тележки) | Две грузовые тележки на одном мосту для синхронной работы |

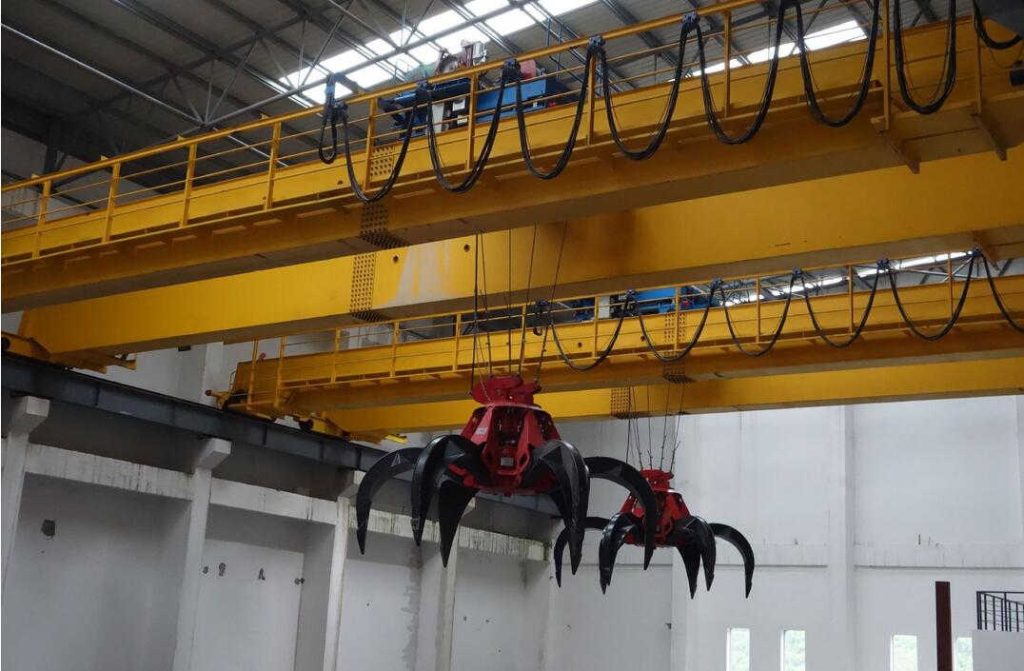

| QZ | Грейферный | Оснащен грейфером для сыпучих материалов |
| QC | Электромагнитный | Оснащен электромагнитной шайбой для ферромагнитных грузов |
Области применения:
- Машиностроение — монтаж и сборка тяжелого оборудования
- Металлургия — перемещение металлопроката и заготовок
- Строительная индустрия — подъем железобетонных конструкций

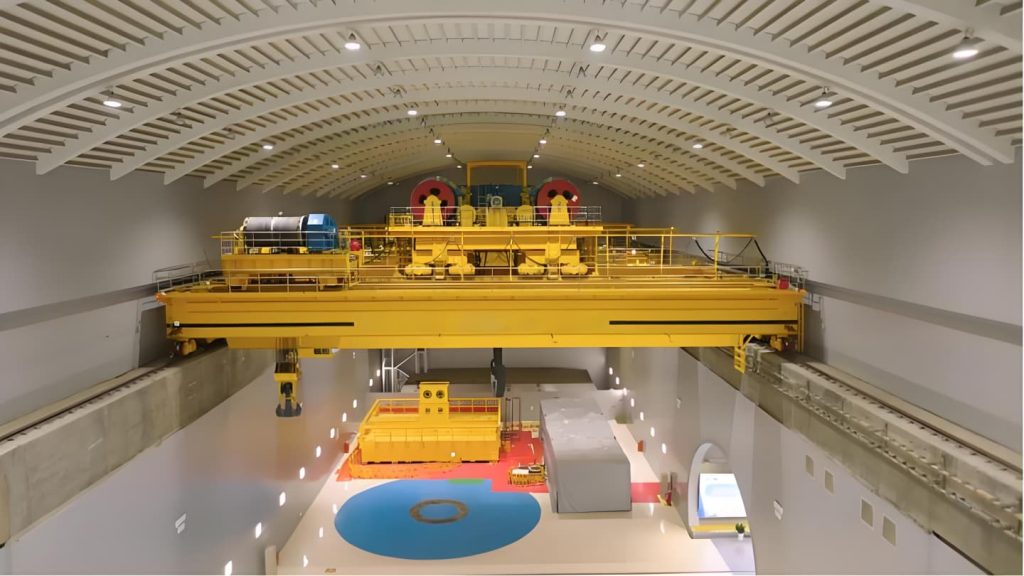

- Энергетика — обслуживание турбин, генераторов и тяжелого оборудования
- Складские комплексы — работа с крупногабаритными грузами
2. Кран мостовой двухбалочный с электроталью (Тип LH) — экономичное решение
Кран LH представляет собой оптимальный баланс между ценой и производительностью. Это оборудование занимает промежуточное положение между однобалочными кранами и стандартными двухбалочными кранами QD.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность | 5–63 т |
| Пролет | 7,5–22,5 м |
| Группа режима работы | A3–A5 (легкий и средний режимы) |
| Механизм подъема | Стандартная канатная электроталь |
| Двигатели | Компактные агрегаты “три-в-одном” (двигатель + редуктор + тормоз) |
Конструктивные и экономические преимущества:
- Упрощенная конструкция — в качестве механизма подъема используется стандартная электроталь, что удешевляет производство
- Снижение нагрузки на здание — меньшая собственная масса уменьшает давление на подкрановые пути и фундамент
- Экономия затрат на строительство — снижение требований к инфраструктуре цеха до 20%
- Увеличенная высота подъема — крюк может опускаться между двумя главными балками, что позволяет эффективно использовать ограниченное пространство низких цехов
Особые условия применения:
Кран LH идеально подходит для:
- Механических цехов с невысокой интенсивностью работ
- Складских помещений с ограниченной высотой
- Ремонтных мастерских — как альтернатива более дорогим стандартным двухбалочным кранам
⚠️ Важно: Кран LH не рекомендуется для высокоинтенсивной непрерывной работы.
3. Кран мостовой двухбалочный европейского типа (легковесный)
Европейский двухбалочный мостовой кран представляет собой высокотехнологичное оборудование, спроектированное по принципам модульности и легкости. Эта модель активно внедряется на современных предприятиях.
Основные характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность | 5–50 т (стандарт) |
| Пролет | По индивидуальным требованиям |
| Снижение массы | на 15–30% по сравнению с традиционными кранами |
| Привод | Полночастотное регулирование (плавный пуск/останов) |
| Точность позиционирования | Высокая (до ±1–2 мм) |
| Управление | Интеллектуальная PLC-система |
Преимущества европейского двухбалочного крана:
- Легковесная конструкция — снижение собственного веса уменьшает нагрузку на здание и подкрановые пути
- Меньшее колесное давление — позволяет использовать более легкие подкрановые балки и экономить на металлоконструкциях цеха
- Полночастотное регулирование — обеспечивает плавный пуск и остановку, исключая рывки и раскачивание груза
- Интеграция с автоматизацией — поддержка дистанционного и автоматизированного управления
- Повышенная точность — идеально для операций, требующих высокой точности позиционирования
Отрасли применения:
- Автомобилестроение — точная установка узлов и агрегатов
- Производство электроники и высокотехнологичных изделий
- Сборка ветряных турбин и альтернативная энергетика
- Прецизионное машиностроение — монтаж сложного оборудования
4. Специальные модификации двухбалочных мостовых кранов
4.1 Взрывозащищенный двухбалочный кран
Взрывозащищенный двухбалочный кран разработан специально для эксплуатации в химической, нефтеперерабатывающей, лакокрасочной и других отраслях с взрывоопасными средами.
Характеристики:
- Все электрооборудование выполнено во взрывозащищенном исполнении

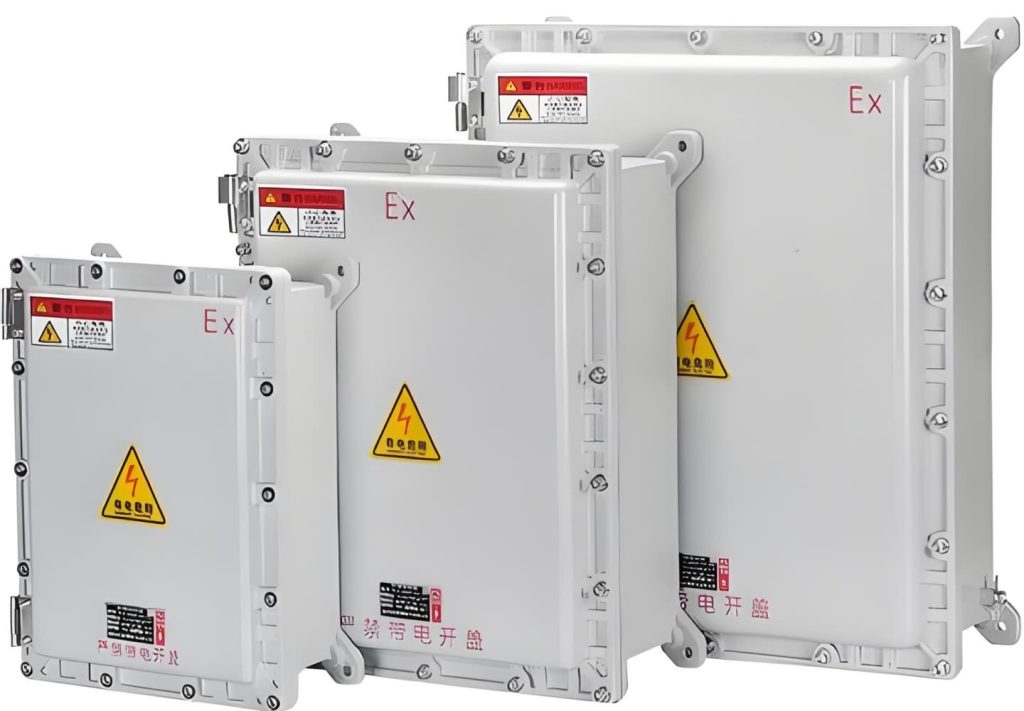

- Уровень взрывозащиты: до ExdIIBT4 (взрывонепроницаемая оболочка)
- Полная герметизация искрообразующих элементов
- Применяется в зонах с легковоспламеняющимися газами, парами и горючей пылью
- Дополнительное усиление изоляции и защитных кожухов

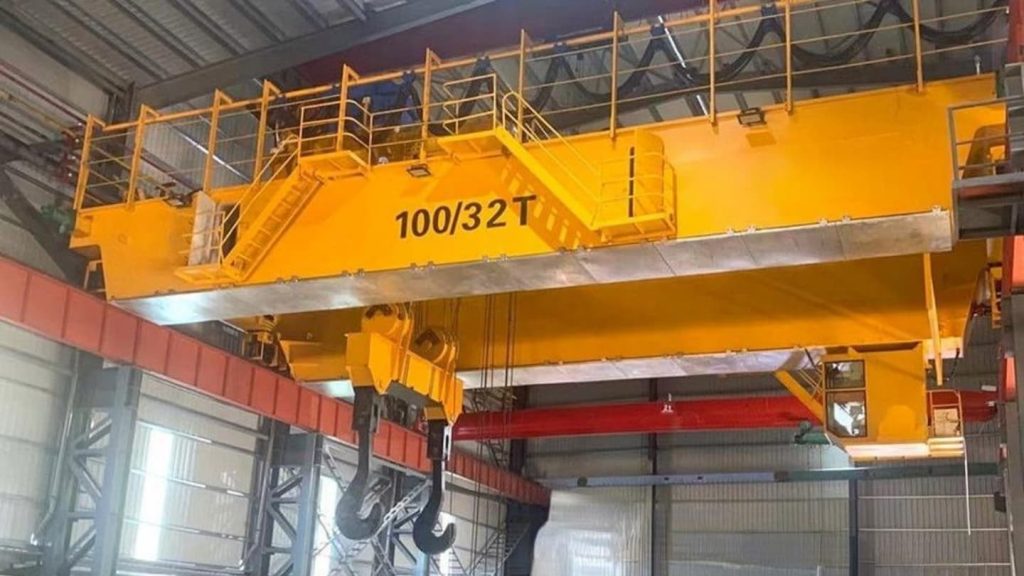

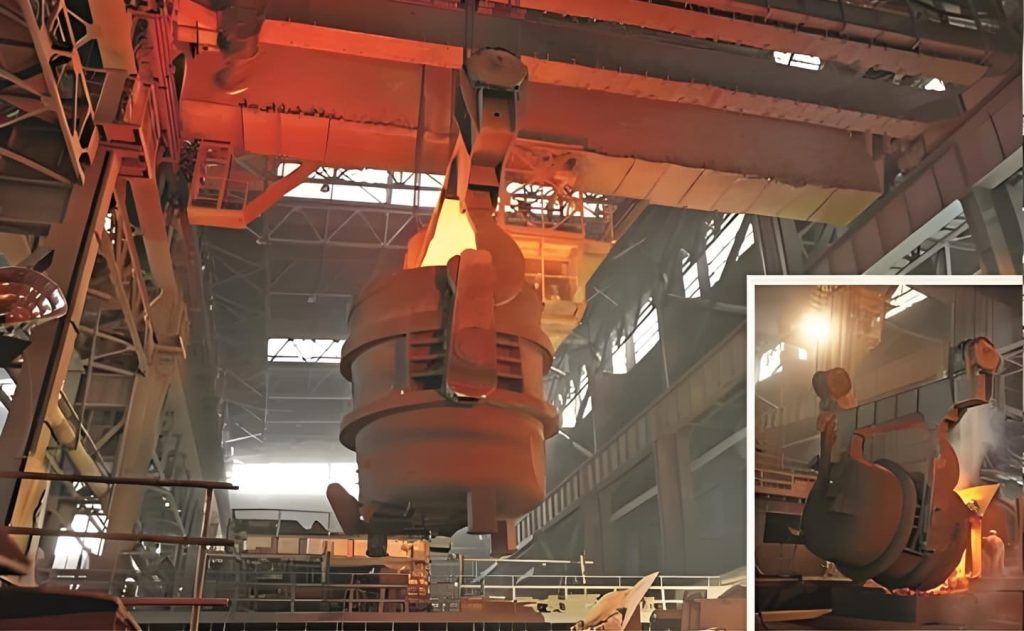

4.2 Металлургический двухбалочный кран
Металлургический кран создан для работы в условиях повышенных температур и агрессивных сред.
Характеристики:
- Усиленная термостойкая конструкция
- Группа режима работы: A7–A8 (сверхтяжелый режим)
- Специальная защита от теплового излучения
- Предназначен для транспортировки нагретых до высоких температур грузов, а также расплавленного металла и шлака
- Оснащен дополнительными системами защиты от перегрева и аварийного торможения
- Полное соответствие нормам безопасности для работы с жидким металлом
4.3 Сверхмощный двухбалочный кран (индивидуальные проекты)
Сверхмощный кран — это полностью кастомизируемое решение для особо тяжелых условий эксплуатации.
Характеристики:
- Грузоподъемность: до сотен тонн (индивидуальный расчет)
- Пролет: более 30 метров
- Максимальная несущая способность и устойчивость
- Усиленная металлоконструкция и мощная лебедочная система
Основные сферы применения:
- Морские порты — перевалка крупнотоннажных контейнеров и оборудования
- Тяжелое машиностроение — сборка крупногабаритных агрегатов
- Судостроение — монтаж тяжелых секций и двигателей
- Горно-обогатительные комбинаты — перемещение руды и концентратов
Сравнительная таблица модельного ряда
| Модель | Грузоподъемность | Пролет | Группа режима | Тип привода | Основное преимущество |
|---|---|---|---|---|---|
| QD (стандартный) | 5–250 т | 10,5–31,5 м | A3–A8 | Лебедка | Высокая надежность, универсальность |
| QE (две тележки) | 5–250 т | 10,5–31,5 м | A3–A8 | Лебедка | Синхронная работа двух тележек |
| LH (экономичный) | 5–63 т | 7,5–22,5 м | A3–A5 | Электроталь | Экономия до 20% на строительстве |
| Европейский | 5–50 т | Индивидуально | По запросу | Частотный регулятор | Легковесность, точность позиционирования |
| Взрывозащищенный | По запросу | Индивидуально | По запросу | ExdIIBT4 | Безопасность в опасных зонах |
| Металлургический | По запросу | Индивидуально | A7–A8 | Лебедка | Работа с расплавленным металлом |
| Сверхмощный | До сотен тонн | > 30 м | По запросу | Лебедка | Максимальная грузоподъемность |
Соответствие стандартам
| Стандарт | Содержание |
|---|---|
| ГОСТ (GB/T 14405-2011) | Краны мостовые двухбалочные общего назначения. Технические условия |
| ГОСТ 25546 | Группы режимов работы (A3–A8) |
| ГОСТ 15150 | Климатические исполнения для различных регионов |
| ПБ 10-382-00 | Правила безопасной эксплуатации грузоподъемных кранов |
| Правила устройства электроустановок | Требования к электрооборудованию кранов |

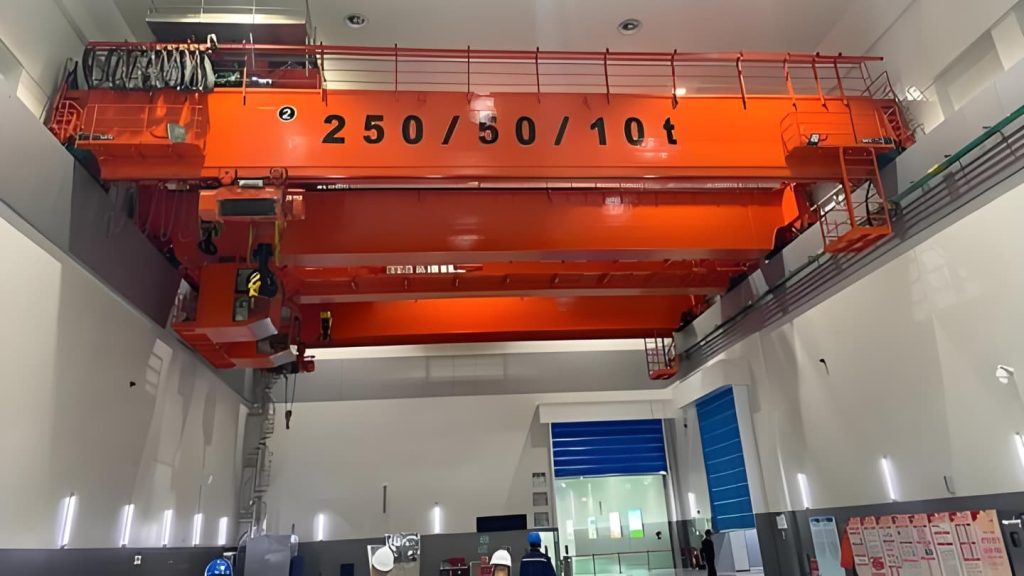

Области применения мостовых двухбалочных кранов
- Металлургическая промышленность — перемещение слитков, проката, шлака и расплавов
- Машиностроение и станкостроение — сборка и монтаж тяжелых станков и агрегатов
- Энергетика — обслуживание турбин, генераторов, трансформаторов на электростанциях
- Строительство — монтаж мостовых конструкций, плит перекрытия и крупных блоков
- Горная промышленность — перемещение руды, угля и горной массы (грейферные модификации)
- Судостроение — подъем секций корпусов и судовых двигателей
- Портовые терминалы — перегрузка крупнотоннажных контейнеров и сыпучих материалов
Заключение
Мостовые двухбалочные электрические краны — это универсальное, мощное и высоконадежное решение для самых требовательных промышленных задач. От стандартных моделей QD и QE до экономичных кранов LH, от высокотехнологичных европейских вариантов до специализированных взрывозащищенных и металлургических машин — наш ассортимент покрывает все потребности современного производства.
Выбор модели основывается на следующих критериях:
- Требуемая грузоподъемность и габариты грузов
- Интенсивность использования (рабочий цикл и группа режима A3–A8)
- Особые условия среды (температура, взрывоопасность, агрессивные среды)
- Требования к точности позиционирования и автоматизации
- Бюджет проекта и стоимость строительства (влияние на инфраструктуру)
Ключевые преимущества двухбалочных мостовых кранов:
- 🏗️ Высочайшая несущая способность (до сотен тонн)
- ⚙️ Повышенная жесткость и устойчивость (выше на 60%)
- 🔧 Широкий выбор грузозахватных механизмов (крюк, грейфер, электромагнит)
- 🌡️ Возможность работы в экстремальных условиях (от –40 °C до +300 °C+)
- 💰 Оптимальное соотношение цены и производительности для каждого сегмента
Для получения индивидуального расчета, консультации по выбору модели и технического проектирования обращайтесь к нашим специалистам. Мы разработаем оптимальное решение именно для вашего предприятия!
